中小型网络监控系统，交换机怎么选：

一

交换机端口数，由IPC的点位和数量决定；

交换机速率和级联带机量，对照带宽容载表。

二

100M接入，固化VLAN ，端口隔离；

1000M汇聚，多组NVR，设VLAN专网。

高清监控系统长时间大数据传输，这对网络系统的要求很高。还要不卡顿、消延迟、稳定可靠100年！（内心戏：哟，怎么做到滴哦）

首先~交换机要挑好！作为网络系统的核心传输设备——交换机应该怎么选择？受哪些因素影响？

听小编给你支招，唠叨唠叨。

基本原理

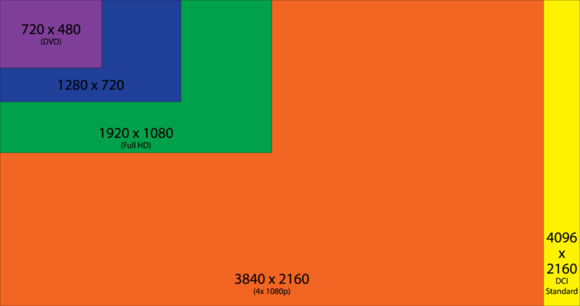

Ⅰ．　分辨率。常见有720P、960P、1080P…4K。大分辨率意味着大数据量，画面适度清晰、一定识别度就好啦，高清无码没问题。画面差异甚甚远，数据传输吃不消。

Ⅱ．　编码协议。本文讨论以H.264为基准。最新的H.265压缩编码协议已发布，但目前的主流设备仍以H.264为主。

Ⅲ．　带宽。即便分辨率、编码协议一致，方案厂家不同的话，两个视频的码流仍然可能相差几倍！

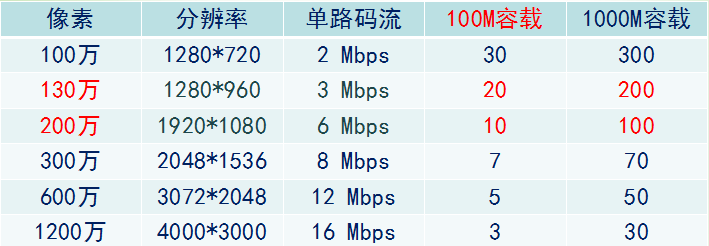

尤其，130万、200万像素的摄像机应用最广泛。请把100M带宽最高可容载130万摄像头20路，200万摄像头10路记住～

再给大家一个经验值：视频总码流＜网络带宽的60%，视频才能愉快又流畅。

实战攻略

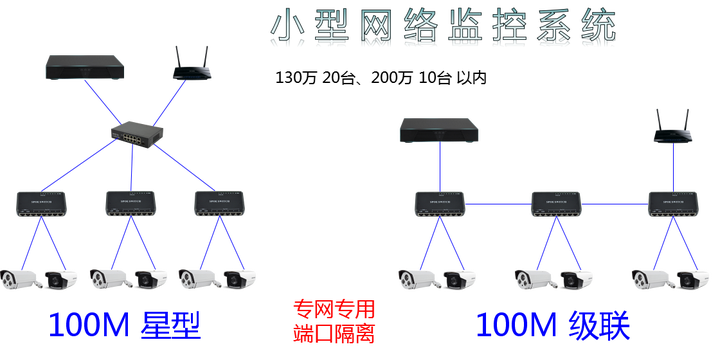

小型网络监控系统

（130万 20台、200万 10台 以内）

在小型网络监控系统中，纯百兆网就足够支撑流畅运行~~

情况①，点位集中且在100米内，采用星型拓扑结构；

情况②，点位分布较远，采用级联结构。

Eg: 级联带海康的300W摄像机，海康官网查到其码流8M，每台交换机带2、3台300W摄像机，级联的总带机量不超过8台，是完全可行。

小型的组网要点是“专网专用”。

选交换机的要点是“端口隔离”。

具体做法：选购能设置VLAN的智能交换机或带固化VLAN的傻交换机。

作用是隔离广播域、提高传输效率！

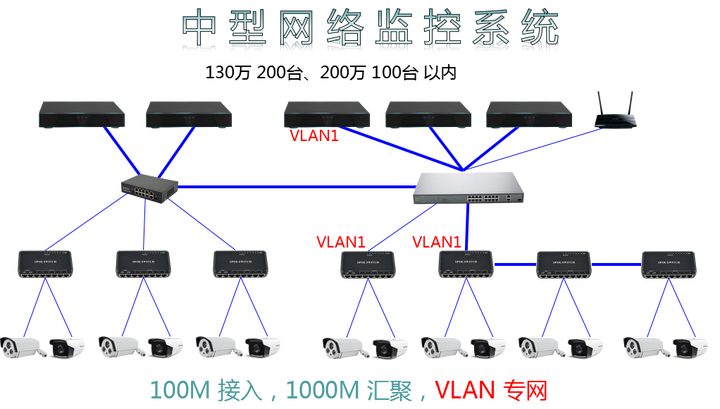

中型网络监控系统

（130万 200台、200万 100台 以内）

中型网络监控系统的特点是范围大，其点位基本是分散的，采用方案建议：

（１）接入层依然可采用100M交换机，小端口交换机很好用哦；

（２）汇聚层则用多千兆上联口或全千兆的智能型交换机，千兆口接NVR，可保障25路-32路大型录像机的汇入带宽。

摄像机数量较多或多中心分布设计，组网要点：汇聚层的智能交换机设置VLAN。

具体做法：把每台NVR及汇入的IPC设为一组虚拟专网，2-3台汇聚交换机千兆级联。

作用是有助于控制流量，释放带宽给端口应用，管理灵活，相对安全。

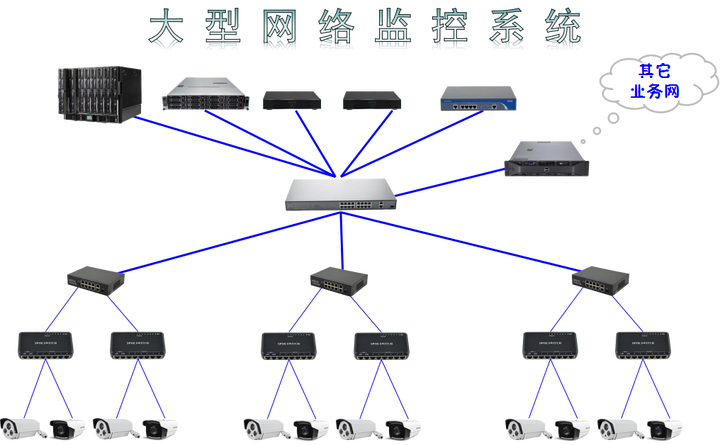

大型网络监控系统

不只是增加监控前端的摄像头负载，并加上存储服务器、网络视频矩阵和流媒体服务器，最重要还是与其他业务系统整合集成，运维管理调度平台和报警联动指挥系统blablabla…等联动组网。（此处带过，以后会详细讨论哦）

为保障高清视频大数据、长时间流畅传输，交换机怎么选：

1. 交换机端口数，由IPC的点位和数量决定

2. 交换机的速率和级联带机量，对照带宽容载表

3. 100M接入，固化VLAN ，端口隔离广播域

4. 1000M汇聚，多组NVR，设VLAN专网
